LNG-varastosäiliö vs LOX-varastosäiliö: tärkeimmät erot

An LNG-varastosäiliö ja LOX-varastosäiliö voivat näyttää ulkopuolelta samanlaisilta, koska molemmat ovat kryogeenisiä varastosäiliöitä. Ne molemmat varastoivat nesteytettyjä kaasuja erittäin alhaisissa lämpötiloissa, käyttävät eristettyjä paineastiarakenteita ja ovat usein yhteydessä höyrystimiin, venttiileihin, putkistoon ja paineensäätöjärjestelmiin. Käytännössä ne eivät kuitenkaan ole samantyyppisiä laitteita.

Tärkein ero on tallennettu tietoväline. LNG-varastosäiliö on suunniteltu nesteytetyn maakaasun varastointiin ja polttokaasun syöttöön. LOX-varastosäiliö on suunniteltu nestemäisen hapen varastointiin ja hapen toimittamiseen. LNG on syttyvä kryogeeninen polttoaine, kun taas LOX on vahva hapetin. Tämä yksittäinen ero vaikuttaa säiliön suunnitteluun, materiaalien valintaan, turvasuojaukseen, puhdistusvaatimuksiin, paikan layoutiin ja järjestelmäintegraatioon.

Projektien omistajille todellinen kysymys ei ole vain 'Mikä säiliö on parempi?' Parempi kysymys on: mikä säiliö sopii kaasuun, sovellukseen, turvallisuusriskiin ja loppupään järjestelmään?

LNG-varastosäiliö vs LOX-varastosäiliö: nopea vertailu

Selkein tapa ymmärtää ero on vertailla heidän roolejaan kryogeenisessä kaasuprojektissa.

Yksinkertaisesti sanottuna LNG-säiliö on osa energiansyöttöjärjestelmää. LOX-varastosäiliö on osa hapensyöttöjärjestelmää. Molemmat voivat käyttää tyhjiöeristystä ja ruostumattomasta teräksestä valmistettuja sisäastioita, mutta toimintalogiikka on erilainen.

Jos projekti tarvitsee nesteytettyä maakaasua kattiloihin, polttimiin, kaasumoottoreihin, kaupunkikaasuun tai teollisuuslämmitykseen, oikea valinta on LNG-säiliö. Jos projekti tarvitsee happea lääketieteellisiin, metallurgisiin, kemiallisiin, ympäristöllisiin tai polttoa tukeviin sovelluksiin, oikea valinta on LOX-säiliö.

Keskitaso ja riski: todellinen syy, miksi ne ovat erilaisia

Tärkein ero LNG- ja LOX-varaston välillä ei ole säiliön muoto. Se on itse kaasun käyttäytymistä.

LNG on nesteytettyä maakaasua. Se varastoidaan kryogeenisenä nesteenä ja siitä tulee palava maakaasu höyrystyksen jälkeen. Tämän ansiosta höyrynhallinta, paineenalennus, sytytyslähteiden hallinta ja kaasun leviäminen ovat tärkeitä osia LNG-varaston suunnittelussa. Jos LNG-höyryä pääsee ulos ja sekoittuu ilman kanssa oikealla pitoisuudella, se voi muodostaa syttyvän ilmakehän. Siksi nesteytetyn maakaasun varastosäiliö on arvioitava yhdessä ilmanvaihdon, turvaetäisyyden, hätäpysäytysten, paineenrajoituksen, maadoituksen ja kaasunsyötön ohjauksen kanssa.

LOX on nestemäistä happea. Happi ei pala itsestään, mutta tukee palamista voimakkaasti. Happirikkaissa olosuhteissa normaalisti vaikeasti syttyvät materiaalit voivat palaa nopeammin ja voimakkaammin. Öljy, rasva, orgaaniset jäämät, jotkin tiivistemateriaalit ja yhteensopimattomat komponentit voivat olla vakavia vaaroja. Tämä tarkoittaa, että LOX-säilytys on erittäin herkkä puhtaudelle, materiaalien yhteensopivuudelle ja paikan erottamiselle palavista materiaaleista.

Tästä syystä LNG-huoltoon soveltuvaa säiliötä ei pidä vahingossa kohdella LOX-huoltoon sopivana. Käyttölämpötila voi olla samanlainen ja säiliö voi olla myös tyhjiöeristetty, mutta turvallisuusstrategia on erilainen. LNG keskittyy syttyvien kaasujen eristämiseen. LOX keskittyy happiyhteensopivaan ja kontaminaatiovapaaseen käsittelyyn.

Turvallisuussuunnittelun vertailu

Turvallisuussuunnittelussa ero LNG-varastosäiliön ja LOX-varastosäiliön välillä näkyy parhaiten.

Nesteytetyn maakaasun varastoinnissa tärkein prioriteetti on palavien kaasujen riskin hallinta. Järjestelmän tulee vähentää höyryvuodon mahdollisuutta, estää kaasun kerääntyminen, ohjata sytytyslähteitä ja vapauttaa ylipaine turvallisesti. LNG-asennukset vaativat usein huolellista suunnittelua täyttöalueiden, höyrystimien sijaintien, hätäpurkauspisteiden, sähköluokituksen ja palosuojauksen ympärille. Painemittarit, nestetasomittarit, varoventtiilit, repeämälevyt, tarvittaessa kaasunilmaisin ja hätäsulkulaitteet tukevat turvallisempaa käyttöä.

LOX-säilytyksessä turvallisuuspainopiste siirtyy happirikastukseen ja hapen puhtauteen. LOX-järjestelmän tulee välttää öljyä, rasvaa, pölyä, orgaanista kontaminaatiota ja yhteensopimattomia materiaaleja. Venttiilien, putkien, tiivisteiden, tiivisteiden ja liittimien tulee olla sopivia happihuoltoon. Varastointialue tulee pitää poissa palavista materiaaleista, avotulesta, asfaltin saastumisesta ja huonoista käsittelytavoista. Käyttäjien tulee ymmärtää, että hapella rikastetut ympäristöt voivat muuttaa pienistä kontaminaatioista suuria palovaaroja.

Molemmat säiliöt tarvitsevat paineenalennusta, valvontaa ja asianmukaisia ​​toimintamenetelmiä. Erona on valvottava vaara. LNG-turvallisuus kysyy: miten estetään palavien kaasujen vapautuminen ja syttyminen? LOX-turvallisuus kysyy: miten estetään happirikastuminen, saastuminen ja nopeutettu palaminen?

Suunnittelu-, materiaali- ja eristyserot

Sekä LNG- että LOX-säiliöt rakennetaan yleensä kaksiseinäisiksi kryogeenisiksi paineastioiksi. Sisäsäiliö varastoi nesteytetyn kaasun, kun taas ulkokuori suojaa rakennetta ja eristysjärjestelmää. Eristystila vähentää lämmön pääsyä ympäröivästä ympäristöstä, mikä auttaa nestettä pysymään kryogeenisessä lämpötilassa.

Nesteytetyn maakaasun varastosäiliön eristyskyky on tiiviisti sidoksissa kiehumiskaasun hallintaan. Huono eristys päästää enemmän lämpöä säiliöön, mikä voi lisätä höyryn muodostumista ja paineen vaihtelua. Tämä voi vaikuttaa tuuletustiheyteen, käyttötehokkuuteen ja loppupään kaasunsyötön vakauteen. LNG-säiliöt tarvitsevat myös materiaaleja, jotka kestävät kryogeenistä lämpötilaa, paineen kiertoa ja pitkäaikaista kaasukäyttöä.

LOX-säiliölle eristys on myös tärkeää, mutta materiaalin puhtaus on vielä tärkeämpää. Ruostumattomasta teräksestä valmistettuja sisäastioita ja puhdasta putkistoa käytetään yleisesti, koska happihuolto vaatii puhtaita, yhteensopivia pintoja. Kaikki LOX:n tai happikaasun kanssa kosketuksissa olevat komponentit tulee valita ja valmistella happiturvallisuutta ajatellen.

Tuotteen valinnassa ostajien tulisi vertailla enemmän kuin säiliön tilavuutta. Heidän tulee tarkistaa sisäsäiliön materiaali, ulkokuoren suojaus, eristysmenetelmä, työpaine, suunnittelulämpötila, asennustyyppi ja räätälöintialue. Tyhjiöjauheeristystä, polyuretaanivaahtoa ja suurvakuumikäämieristystä voidaan käyttää riippuen säiliön suunnittelusta ja projektin vaatimuksista.

A LNG:n kryogeeninen varastosäiliö tulee arvioida lämpösuorituskyvyn, paineenhallinnan, LNG:n yhteensopivuuden ja polttokaasun vakauden perusteella. LOX-säiliö tulee arvioida hapen puhtauden, yhteensopivien materiaalien, paineen stabiilisuuden ja turvallisen hapen toimituksen perusteella.

Pysty- ja vaakasuuntainen säiliökokoonpano

Sekä LNG- että LOX-varastosäiliöt voidaan toimittaa pysty- tai vaakaasennuksina. Tämä ei muuta tallennettua tietovälinettä, mutta se vaikuttaa sivuston ulkoasuun, asennukseen, kuljetukseen ja ylläpitoon.

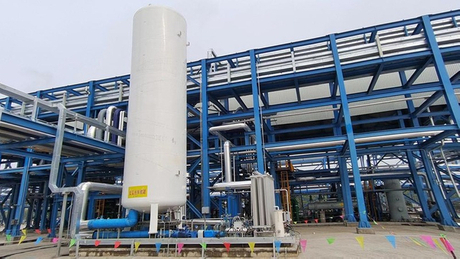

Pystysuora nesteytetyn maakaasun varastosäiliö on hyödyllinen, kun alueella on rajoitetusti maatilaa. Se voi pienentää LNG-aseman tai teollisuuskaasun jakelualueen jalanjälkeä. Se vaatii kuitenkin riittävän korkeusvaran, asianmukaisen perustussuunnittelun ja turvallisen pääsyn tarkastusta ja käyttöä varten.

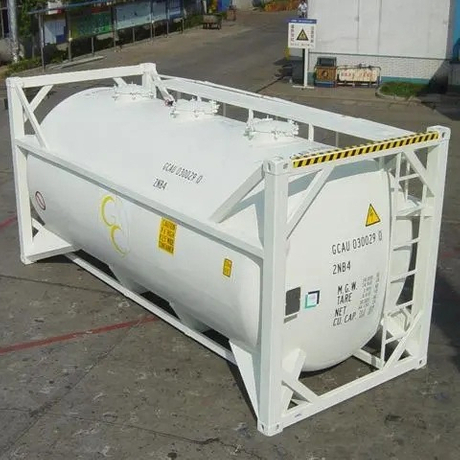

Vaakasuora nesteytetyn maakaasun varastosäiliö voi olla helpompi kuljettaa, asentaa ja huoltaa joillakin teollisuuskohteilla. Se sopii myös paremmin paikkoihin, joissa korkeus on rajoitettu tai missä liukukiinnitettävä järjestelmä on parempi.

Sama vertailu koskee LOX-säilytystä. Pystysuora LOX-säiliö voi sopia kompakteihin hapensyöttöasemiin, kun taas vaakasuuntainen LOX-säiliö voi olla helpompi pääsyyn, tarkastukseen tai matalaprofiiliseen työmaan suunnitteluun. Päätöksen tulee perustua käytännön olosuhteisiin: käytettävissä oleva jalanjälki, säiliön tilavuus, perustus, täyttöauton pääsy, putkilinjan reititys, huoltotila ja paikalliset turvallisuusvaatimukset.

Tärkeintä on, että pysty- tai vaakasuuntainen suunnittelu on layout-päätös, ei keskipitkä päätös. Säiliö on vielä suunniteltava erityisesti LNG- tai LOX-huoltoon.

Järjestelmän integrointi: LNG-kaasun syöttö vs. LOX-hapen syöttö

Kryogeeninen säiliö on harvoin ainoa toimiva laitteisto. Useimmissa teollisissa sovelluksissa säiliö on integroitava höyrystimien, paineensäätölaitteiden, venttiilien, putkien, puskurisäiliöiden, turvalaitteiden, ohjauspaneelien ja valvontalaitteiden kanssa.

LNG-varastosäiliö liitetään yleensä LNG-höyrystimiin, paineensäätöasemiin, mittausjärjestelmiin, kaasuputkiin ja joskus hajunpoisto- tai kaasunsyötön ohjauslaitteisiin. Tarkoituksena on muuttaa LNG vakaaksi maakaasuksi ja toimittaa se oikealla paineella ja virtauksella. Jos höyrystin on liian pieni, järjestelmä ei välttämättä täytä huippukaasun tarvetta. Jos paineensäätö on epävakaa, alavirran poltin, kattila tai kaasulaitteet eivät välttämättä toimi luotettavasti.

LOX-säiliö liitetään yleensä happihöyrystimiin, puhtaisiin happiputkiin, happipaineen säätimiin, varoventtiileihin ja käyttöpisteen happilaitteisiin. Järjestelmän on tuettava vakaata hapen painetta ja virtausta pitäen samalla puhtaana. Lääketieteellisissä, metallurgisissa, kemiallisissa tai vedenkäsittelysovelluksissa toimituskatkos tai saastuminen voi aiheuttaa vakavia toimintaongelmia.

Hankkeissa, joihin liittyy varastointi, höyrystys, paineensäätö, mittaus, putkitoimitus ja käyttöönotto, on parempi harkita täydellistä kryogeenisen kaasun varastointijärjestelmän sijaan pelkän säiliön rungon ostamisen. Tämä on erityisen tärkeää silloin, kun projekti vaatii yhteensopivia laitteita, räätälöityä kapasiteettia, PLC-ohjausta, liukukiinnitysrakennetta tai integroituja paineensäätö- ja mittauslaitteita.

Sovellusvertailu: Mitkä projektit tarvitsevat LNG:tä ja mitkä LOXia?

LNG-varastosäiliötä käytetään pääasiassa siellä, missä nesteytettyä maakaasua on varastoitava ja toimitettava polttoaineeksi. Tyypillisiä projekteja ovat LNG-satelliittiasemat, kaupungin kaasuinfrastruktuuri, teollisuuskattilat, kaasukäyttöiset laitteet, keramiikan tuotanto, lasin valmistus, elintarvikkeiden jalostus, energianjakeluasemat ja parranajoprojektit. Näissä skenaarioissa säiliö tukee polttoaineen syötön vakautta ja auttaa käyttäjiä varastoimaan maakaasua nestemäisessä muodossa ennen höyrystymistä.

LOX-varastosäiliötä käytetään, kun happea tarvitaan prosessikaasuna. Yleisiä sovelluksia ovat lääketieteelliset hapen syöttö, teräksen valmistus, metallin leikkaus, lasin tuotanto, kemiallinen käsittely, jäteveden käsittely, vesiviljely, laboratoriot ja hapella rikastettu poltto. Näissä skenaarioissa LOX-varaston arvo on vakaa hapen saatavuus, pienempi sylinterin käsittely ja jatkuva syöttö happea kuluttaviin laitteisiin.

Jotkut teollisuusalueet voivat käyttää LNG:tä ja LOXia samanaikaisesti. Esimerkiksi tuotantolaitos voi käyttää LNG:tä polttoaineena ja hapena prosessin tukena. Näiden kahden järjestelmän tulisi kuitenkin pysyä erillään. Jokainen kaasu tarvitsee oman varastosäiliön, putkistojärjestelmän, turvallisuusmenettelyn ja käyttövalvonnan. LNG:tä ja LOX:ia ei pitäisi koskaan käsitellä ikään kuin ne olisivat vain kaksi samanlaista kryogeenistä nestettä.

Kustannusten ja hankintojen vertailu

Kun vertailet LNG-varastosäiliötä ja LOX-varastosäiliötä, ostajien tulisi välttää katsomasta vain säiliön hintaa. Projektin kokonaiskustannukset muodostuvat yleensä kokonaisen järjestelmän mukaan.

LNG-projektien kustannuksiin voivat sisältyä säiliö, LNG-höyrystin, paineensäätöasema, mittausalusta, turvapainejärjestelmä, kaasuputki, perustus, asennus, testaus ja käyttöönotto. Pitkän aikavälin kustannukset riippuvat myös haihtumishäviöstä, paineen stabiilisuudesta, täyttötiheydestä ja siitä, kuinka hyvin järjestelmä käsittelee kaasun huipputarvetta.

LOX-projektien kustannuksiin voivat sisältyä säiliö, happihöyrystin, happipuhdistusventtiilit ja -putket, paineensäätölaitteet, varatoimitukset, turvalaitteet, tarkastukset, puhdistusmenettelyt ja asiakirjat. Halvempi LOX-säiliö ei välttämättä ole hyvä valinta, jos happikosketuskomponentit, puhdistuslaatu tai turvallisuusrakenne eivät sovi.

Myös dokumentaatiolla on väliä. Ostajien tulee tarkistaa sovellettavat paineastiastandardit, materiaalitodistukset, tyhjiötestitiedot, vuototestaus, hydrostaattinen painetestaus, varoventtiilien tiedot ja tarkastusraportit. Kansainvälisissä projekteissa standardit, kuten ASME, GB, CE tai muut vaaditut projektikoodit, tulee vahvistaa ennen ostamista.

Toimittajakyky on toinen tärkeä vertailukohta. Sopivan toimittajan tulee auttaa säiliön mitoituksessa, paineen valinnassa, virtauksen sovituksessa, eristyksen valinnassa, perustusten ohjauksessa, järjestelmäintegroinnissa ja myynnin jälkeisessä teknisessä tuessa. Tämä on erityisen tärkeää, kun projekti tarvitsee räätälöityä kapasiteettia, työpainetta, pysty- tai vaaka-asennusta tai täydellistä kaasuhaihdutusasemaa.

Kuinka valita LNG-varastosäiliön ja LOX-varastosäiliön välillä

Ensimmäinen valintasääntö on yksinkertainen: valitse ensin tallennetun median mukaan. Jos projektissa varastoidaan nesteytettyä maakaasua, se tarvitsee LNG:n varastosäiliön. Jos projekti varastoi nestemäistä happea, se tarvitsee LOX-varastosäiliön. Ero ei ole vain säiliön etiketissä; se vaikuttaa turvallisuuteen, puhdistukseen, materiaalien valintaan ja järjestelmän suunnitteluun.

Toinen sääntö on paineen, kapasiteetin ja virtaustarpeen vertailu. Ostajien tulee vahvistaa varastotilavuus, työpaine, suunnittelupaine, päivittäinen kulutus, huippuvirtaus, täyttöjakso ja varakapasiteetti. Alikokoinen säiliö voi johtaa toistuvaan täyttöön tai epävakaaseen syöttöön. Ylisuuri säiliö voi tuhlata budjettia ja viedä tarpeetonta tilaa.

Kolmas sääntö on sivuston ehtojen tarkistaminen. Käytettävissä oleva jalanjälki, täyttöauton pääsy, ilmanvaihto, turvaetäisyys, ulkoaltistus, korroosioympäristö, perustuksen suunnittelu ja huoltotila vaikuttavat kaikki säiliön valintaan.

Neljäs sääntö on sovittaa yhteen koko järjestelmä. Säiliön tulee toimia oikean höyrystimen, paineensäätimen, venttiilisarjan, putkiston, ohjauspaneelin, valvontalaitteen ja loppukäyttölaitteiden kanssa. Hyvin rakennettu säiliö voi silti toimia huonosti, jos alavirtajärjestelmää ei ole sovitettu oikein.

Johtopäätös

LNG-varastosäiliö ja LOX-varastosäiliö voivat molemmat kuulua kryogeenisten varastosäiliöiden kategoriaan, mutta ne on suunniteltu erilaisille väliaineille, riskeille ja syöttöjärjestelmille. LNG-varastosäiliö keskittyy nesteytetyn maakaasun varastointiin, höyrystykseen, polttokaasun toimitukseen, paineenhallintaan ja syttyvien kaasujen turvallisuuteen. LOX-varastosäiliö keskittyy nestemäisen hapen varastointiin, hapen puhtauteen, hapettimen turvallisuuteen ja vakaaseen hapen toimitukseen.

Hankkeen valinnassa tärkeimmät tekijät eivät ole vain kapasiteetti ja hinta. Ostajien tulee vertailla varastoitua kaasua, turvallisuusriskiä, ​​materiaalien yhteensopivuutta, eristysmenetelmää, työpainetta, asennustapaa, loppupään laitteita, dokumentaatiota ja toimittajan teknistä tukea. Kun säiliö, höyrystin, paineensäätö, putkistot ja ohjausjärjestelmä valitaan yhdessä, kryogeeninen varastointiprojekti toimii todennäköisemmin turvallisesti, tehokkaasti ja luotettavammin.
